バンドソー盤とは何ですか? 丸鋸との違いは何ですか?
帯鋸盤は、2 つ以上のホイールに巻き付けられた連続的な歯付き金属ブレードを使用して、金属、木材、プラスチック、または複合素材をスライスする動力駆動の切断ツールです。硬い回転ディスクに依存する丸鋸とは異なり、バンドソー切断機は単一の連続ループで柔軟なスチールバンドを材料に送り込み、より長く、より低温で、より制御された切断を可能にします。
バンドソーマシンとは何ですか?
帯鋸と丸鋸の主な違いは、刃の形状と熱分布にあります。帯鋸の薄くて細長い刃は、より長い経路とより多くの歯に切断力を分散させるため、摩擦で発生する熱が軽減され、刃の摩耗を少なくしてより厚い材料や硬い材料を処理できるようになります。
実際の観点から言えば、無垢の棒材、構造用梁、または厚い広葉樹をきれいに真っすぐに切断する必要がある場合は、通常、バンドソーの方が良い選択です。薄いシート素材を素早く繰り返しカットする必要がある場合、または斜めのクロスカットを素早く行う必要がある場合は、多くの場合、丸鋸が最適です。この記事の残りの部分では、実際の仕様、使用例、比較データを使用して、その理由を正確に説明します。
バンドソーの仕組み
A バンドソー盤 連続ブレード ループ、2 つまたは 3 つの駆動ホイール、ブレード ガイド システム、およびホイールの回転を駆動するモーターで構成されます。ブレードは設定された速度でホイールの周りを一方向に移動し、ワークピースはブレードに送り込まれるか (水平バンドソーの場合)、テーブルに沿ってブレードに押し込まれます (垂直バンドソーの場合)。ブレードは薄くて長いため、常に歯のほんの一部が材料に接触するため、切断動作がスムーズに保たれ、カーフ（切断によって除去される材料の幅）が減少します。
ブレードの張力はこのシステムの重要な部分です。ほとんどの工業用バンドソーは、次のような張力を維持します。 15,000 および 30,000 psi ブレードの幅と材質に応じて、ブレードが真っ直ぐに動き、荷重がかかってもたわみに耐えられるようにします。通常、ブレード速度は表面フィート/分 (SFM) で測定され、硬質合金鋼の場合は 50 SFM、アルミニウムおよび木材の場合は 500 SFM 以上の範囲になります。この調整機能は、固定速度丸鋸に比べてバンドソー盤の決定的な利点の 1 つです。
主要コンポーネント
- ブレードホイール — 連続バンドを駆動およびガイドします
- ブレードガイド – 切断中にブレードの位置を一定に保ちます
- 張力機構 - ブレードの締め付けとトラッキングを制御
- 供給システム — 手動、油圧、または重力による材料送り
- 冷却剤の供給 — 熱を低減し、ブレードの寿命を延ばします
バンドソーと丸鋸: 主要な違い
バイヤーが尋ねる最も一般的な質問は、バンドソーと丸鋸のどちらが自分の店に適しているかというものです。どちらの機械も材料を切断しますが、ブレードの設計、切断速度、カーフロス、騒音レベル、理想的な使用例が大きく異なります。以下の表は、実際の違いをまとめたものです。
| 特徴 | バンドソー盤 | 丸鋸 |
|---|---|---|
| 刃の種類 | 連続フレキシブルバンド | 剛性回転ディスク |
| カーフロス | 低い (通常 0.9 ～ 1.3 mm) | より高い (通常 2 ～ 3.5 mm) |
| 発熱 | 下部、刃の長さ全体に広がる | より高く、ディスクの端に集中 |
| 切断厚さ能力 | 厚くしっかりとしたストックに最適 | 薄いシートや素早いクロスカットに適しています |
| 薄い材料の切断速度 | 中等度 | 速い |
| 騒音レベル | より静かに | より大声で |
| ユニットあたりのブレードコスト | 前払い額が高く、耐用年数が長い | 前払い金の削減、耐用年数の短縮 |
バンドソーは切断時に材料が失われることが少ないため、大量の棒材を加工する工場では、1 年間にわたって原材料を大幅に節約できます。たとえば、カット 100mm丸棒鋼 1,000本 帯鋸の切り口が 1.0 mm の場合と丸鋸の切り口が 3.0 mm の場合、1,000 カットあたり約 2 メートルの材料が節約されます。これは、規模が大きくなるほど直接的なコスト上のメリットが大きくなります。
バンドソーの利点、つまり、カーフロスが少なく、熱が低減され、刃の寿命が長く、厚いプロファイルや湾曲したプロファイルを切断できるため、金属加工、工具製造、および重切削作業の標準的な選択肢となっています。
水平バンドソーと垂直バンドソー: 適切な構成の選択
帯鋸盤には、水平型と垂直型の 2 つの主な構成があります。水平バンドソーはブレードを固定ストック上に降ろすため、棒材、パイプ、および構造セクションを適切な長さに切断するのに最適です。対照的に、垂直バンドソーはブレードを垂直方向の固定位置に保持し、オペレータが手作業またはガイド付き治具を使用してワークピースをテーブル上に送ります。この構成は、板金、プレート、または木材の輪郭切断、曲線切断、および複雑な形状に特に適しています。

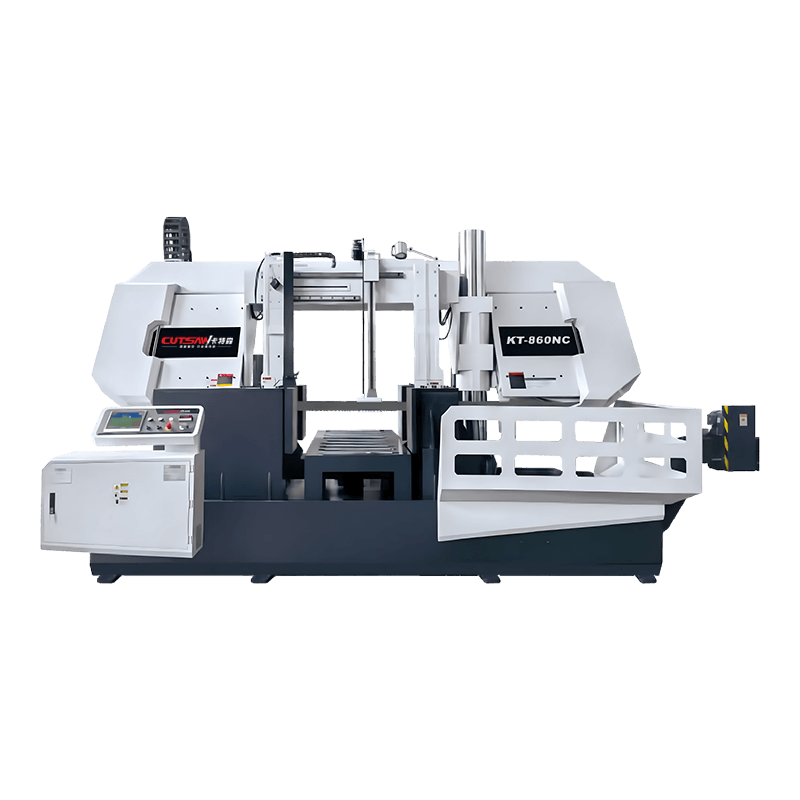

バンドソー盤
垂直バンドソーは通常、スロートの深さ (ブレードからフレームまでの距離) が次の範囲になります。 300mm以上900mm以上 工業用モデルでは、これによって切断できる材料の最大幅が決まります。オペレータはブレードに対してワークピースを自由に回転させることができるため、カスタムブラケット、ダイ、テンプレート、または芸術的な金属加工品を製造する製造工場では、縦型機械が推奨されます。
横型バンドソーを選択する場合
横型機械は、ストックを一定の長さ (バー、チューブ、アングル、構造梁) に繰り返し直線的に横切りするのに優れています。シフトごとに何百もの同じ長さを切断する生産工場では、通常、自動送りおよびクランプ システムを備えた水平バンドソーを使用しています。
縦型バンドソーを選択する場合
縦型機械は、カットにフリーハンドのガイド、曲線、ノッチ、または複雑なパターンが必要な場合に最適です。金属加工、パターン作成、木工所では、固定送り機械では切断形状を実現できない場合に、垂直バンドソーを使用します。
刃の選択: 切断品質を実際に決定するもの
ブレードは、帯鋸盤のパフォーマンスに最も影響を与える唯一の要素です。 2 つの変数が最も重要です。歯のピッチ (1 インチあたりの歯数、または TPI) と歯のセット パターンです。粗めのブレード (2 ～ 4 TPI) は厚くて柔らかい材料や切りくずを素早く除去するのに適しており、より細かいブレード (10 ～ 14 TPI) はより滑らかな仕上げが必要な薄肉チューブや硬質合金に適しています。
| 材料の厚さ | 推奨TPI | 代表的な用途 |
|---|---|---|
| 6mm未満 | 10–14 | 細管、板金 |
| 6～50mm | 6～10 | ソリッドバー、構造プロファイル |
| 50mm以上 | 2～4 | 大型ビレット、厚板 |
情報
一般的な経験則は、常に少なくとも 3 つの歯を材料に接触させておくことです。
接触する歯の数が少ないと歯の破損や粗い切断が発生し、歯の数が多すぎると切りくずが詰まり、過剰な熱が発生します。ブレードの材質も重要です。バイメタルブレードは、柔軟な炭素鋼本体と硬化した高速度鋼の歯を組み合わせており、汎用バンドソー切断機の作業に耐久性とコストの優れたバランスを提供します。一方、超硬チップブレードは、高コストで研磨材や超硬合金を処理します。
丸鋸に対するバンドソー盤の利点
丸鋸が木工や軽工業では依然として一般的であるにもかかわらず、バンドソーが工業環境における金属切断作業の主流となっている理由は、いくつかの実用的な利点によって説明されています。
- 材料廃棄物の削減 カーフ幅が薄いため
- 熱の蓄積を軽減 、切断端近くの材料特性を維持します。
- シングルパスでより厚い断面を切断する能力
- 刃の寿命が長く、同等の金属切断作業においては丸鋸刃よりも 3 ～ 5 倍長い場合が多い
- 運転時の騒音や振動を低減
- 垂直バンドソーとして構成すると、輪郭や曲線の切断に最適です。
成功
バンドソーは切断時に材料が失われることが少ないため、大量の棒材を加工する工場では、1 年間にわたって原材料を大幅に節約できます。
丸鋸は、薄い材料の未加工の切断速度において依然として優位性を維持しており、木材や軽量の金属を素早く真っすぐにクロスカットする場合には操作が簡単です。正しい選択は、特定の作業における速度、材料の厚さ、仕上げ要件の間のバランスによって決まります。
業界別の代表的なアプリケーション
帯鋸盤は幅広い業界で使用されており、それぞれに異なる構成とブレードの仕様が必要です。
| 産業 | 一般的なマシンタイプ | 典型的な使用例 |
|---|---|---|
| 金属加工 | 横型バンドソー | バーとチューブの素材を長さに合わせて切断する |
| 工具と金型の製作 | 縦型バンドソー | 輪郭切断ダイスとテンプレート |
| 木工 | 縦型バンドソー | 曲面切断、製材の打ち直し |
| 食肉および食品加工 | 縦型バンドソー | 冷凍または生鮮食品の分配 |
| 航空宇宙および重工業 | 横型バンドソー | 高合金ビレットの精密切断 |
長寿命のためのメンテナンスの考慮事項
帯鋸盤は正確なブレードのトラッキングと張力に依存しているため、定期的なメンテナンスは切断の精度とブレードの寿命に直接影響します。クーラント濃度も定期的にチェックする必要があります。典型的な水溶性クーラント混合物は、 5% および 8% 濃度 希釈しすぎるとブレードの摩耗が加速し、混合物が濃すぎるとワークピースに残留物が残る可能性があります。
危険
ガイドが摩耗するとブレードがふらつき、斜めの切り口や湾曲した切り口ができるため、ブレード ガイドの摩耗を定期的に検査する必要があります。
警告
ブレードの張力は各シフトの開始時に確認する必要があります。ブレードが緩んでいると切り傷が発生し、ブレードの張力が高すぎるとホイールベアリングの摩耗が増加し、ブレードが破損する危険性が高まるためです。
ほとんどのメーカーは、ブレードガイド全体とベアリングの検査を毎年行うことを推奨しています。 200～300稼働時間 縦型モデルのドライブベルトの張力とテーブルの位置合わせのチェックと並行して。
最終的なポイント: マシンをジョブに適合させる
帯鋸盤は、連続した柔軟なブレードを中心に構築された精密切断ツールとして最もよく理解されており、丸鋸の剛性ディスク設計とは区別されます。バンドソーの利点、つまり、カーフロスが少なく、熱が低減され、刃の寿命が長く、厚いプロファイルや湾曲したプロファイルを切断できるため、金属加工、工具製造、および重切削作業の標準的な選択肢となっています。丸鋸は、精度よりも速度が優先される、薄い材料の高速で直線的な切断に依然として価値があります。
直線的で繰り返しの切断には水平構成を、輪郭やフリーハンド作業には垂直バンドソーを選択する場合、ほとんどの場合、決定要因となるのは材料そのものではなく、必要な切断の形状です。ブレードのピッチ、張力、速度を特定の材料と厚さに適合させることにより、帯鋸切断機がきれいで費用対効果の高い結果をもたらすか、それとも生産の期待を下回るかが決まります。
