ダブルコラムバンドソーマシンの究極ガイド: 種類、特徴、用途

ダブルコラムバンドソーマシンの紹介

現代の製造業は、スピード、精度、そしてますます強靱で複雑な材料を処理する能力の必要性によって絶えず推進されています。この産業能力の中心には、ダブルコラムバンドソーマシンという重要な機器があります。これらの恐るべき機械は、単に金属をスライスするためのツールではありません。これらは、揺るぎない安定性と精度で最も要求の厳しい切断作業に取り組むように設計されたエンジニアリングの驚異です。これらは大規模な材料分離技術の頂点を表しており、基本的に優れた構造設計により、より単純なバンドソー盤とは一線を画しています。特に一か八かの分野において、より大きなコンポーネントサイズと特殊な材料の使用に対する需要により、ダブルカラム構成がヘビーデューティストック調製のゴールドスタンダードとして定着しました。

ダブルコラムバンドソーイングマシンを簡単に定義します。

あ ダブルカラムバンドソー は主にその構造的構成によって定義されます。鋸フレームが片側のみで支持されている従来の鋸や単柱鋸とは異なり、ダブルコラム設計は、鋸フレームがワークピース内を垂直または水平に移動するときに鋸フレームをしっかりとサポートおよびガイドする 2 本の堅牢な (多くの場合垂直な) コラムまたはガイドを特徴としています。この構成は、多くの場合、頑丈な強化スチールフレームバンドソー構造を特徴としており、ストローク全体を通じて切断機構が切断対象の材料に対して平行および垂直に保持されることを保証します。この平行誘導システムは重要な差別化要因であり、特に巨大なブロックや材料の束を扱う場合に、最大限のサポートを提供し、振動を最小限に抑え、線形精度を確保します。

帯鋸盤の基本原理は、連続した歯のある金属バンド (ブレード) を使用することです。このブレードは、高トルク モーターによって駆動される 2 つの大きな車輪の上を走行します。この刃は非常に高い張力がかかっており、金属を効率よくスライスすることができます。ただし、標準またはシングルカラムのセットアップでは、カンチレバーソーヘッドは、大きくて硬い材料の抵抗に遭遇すると、たわみやねじれの力を受けやすくなります。デュアルコラムバンドソーはこの脆弱性を解消します。同期した精密機械加工された 2 本のコラムでカッティング ヘッドをサポートすることにより、切削力全体が分散され、完全に制御されます。この構造的完全性により、機械は偏ることなく必要な圧力を加えることができ、まさにヘビーデューティバンドソー装置のカテゴリーでの地位を確立しています。この二重支持機構によってもたらされる精度は、材料の完全性と厳しい公差が最優先される業界にとっては譲れないものであり、多くの場合、切断片に必要な加工代が減少します。

基本的なシングルポスト構造から印象的なダブルコラムバンドソーへの進化は、20 世紀の冶金革命によって推進されました。高炭素鋼、耐熱合金、航空宇宙グレードの複合材料などのより強力で靭性の高い材料が登場するにつれて、安定した強力な予備切断手段の必要性が重要になりました。初期のバンドソーイングマシンの設計では、これらの新しいビレットの規模と硬度に対応できませんでした。二重柱構造のスチールフレームバンドソーは、ねじれや曲げに対する必要な耐性を提供し、より大きな作業領域と一貫した切断の真直性を可能にしました。この剛性は非常に重要であるため、カットピースの寸法精度は機械の構造的安定性と直接相関することが多く、デュアルコラム設計は品質を重視した現代の製造の基本要件となっています。

重金属の切断におけるその重要性を強調します。

重金属切断の分野におけるダブルコラムバンドソーマシンの重要性は、どれだけ強調してもしすぎることはありません。航空宇宙、自動車、造船、エネルギー生成、大規模な工具や金型の製造などの要求の厳しい業界では、高強度合金、特殊工具鋼、チタン、インコネル、さまざまなニッケル基超合金などの珍しい材料から部品が鍛造または鋳造されることがよくあります。これらの材料には、操作上の重大な課題があります。高い降伏強度を備え、切断中に極度の熱負荷を生成し、早期のブレード摩耗、歯の欠け、または最も重要な不正確または非垂直切断を回避するために、並外れた揺るぎない送り力と構造的安定性が要求されます。

これはまさにデュアルコラムバンドソーが優れている点です。優れた剛性により、たわみやびびりをほとんど発生させることなく、ブレードをワークピースに安定して高圧で送り込むことができます。この振動減衰機能は、安定性の低い設計に比べて大きな利点です。ブレードがびびると、衝撃力により刃先が急速に微小破壊され、急速に切れ味が鈍くなり、発熱が増加し、切断面が粗くなります。滑らかで安定した切断経路を確保することで、頑丈なバンドソーはより速く切断できるだけでなく、高価なバイメタルまたは超硬チップのブレードの機能寿命を大幅に延長します。

その結果、生産効率と費用対効果に大きな変革がもたらされます。安定性により、より高い送り速度やより速いブレード速度などのパラメータの最適化が可能になり、スループットが向上し、処理時間が大幅に短縮されます。大規模な金属サービス センターや大量生産部品メーカーにとって、大きなインゴットやビレットを迅速かつ正確に切断できる能力は、収益性と納期に直接結びついています。スチールフレームバンドソー構造とダブルコラム構成を備えた堅牢な産業用バンドソーへの投資は、材料廃棄物の削減、優れたコンポーネント品質、物流の合理化に直接つながります。これらは、重量が数トンにもなる巨大な原材料のインゴットやビレットを、その後の CNC 加工、鍛造、または熱処理のために扱いやすいセクションに分解する役割を担う主力であり、世界的な製造サプライ チェーンの基礎要素となっています。これらの機械の本質的な安定性がなければ、最新の高性能材料の加工にかかるコストと時間が法外に高くつき、これらの高度な金属組成物に依存する分野のイノベーションが停滞する可能性があります。

さまざまな種類と用途について説明します。

ダブルカラムバンドソーの優れた性能と広範な採用により、いくつかの異なるカテゴリと技術統合が生まれ、コアとなるバンドソーイングマシンの原理が多数の特殊な産業ニーズとワークフロー要件に合わせて調整されました。これらの区別は主に、切断の方向と機械の制御システムに組み込まれた自動化の程度に関係します。

方向による分類:

横型ダブルコラムバンドソー: これは、デュアルコラムバンドソーの最も一般的で古典的な構成です。鋸フレームは一般に水平に配置され、ブレードは水平にクランプされたワークピースに向かって下向きに移動します。このセットアップは、長い棒材、チューブ、構造形状、または巨大な長方形および円筒形のビレットを含む大量の切断作業に最適です。水平配置により重力が切断プロセスを支援し、デュアルコラムが大径の金属切断バンドソー作業に必要な実質的な下向き送り圧力を管理します。これらは、ほぼすべての重工業における金属サービス センターおよび一次材料加工の標準です。

縦型ダブルカラムバンドソー: 棒材の大量の直線切断にはあまり一般的ではありませんが、垂直構成は大きくて厚い板や構造用鋼の形材を切断したり、ワークピースに特殊な輪郭や「溝切り」切断を実行したりする場合に不可欠です。この設計では、ワークピースはテーブル上に静止していることが多く、ブレード アセンブリはコラムに沿って垂直に移動するため、材料のサイズによって移動が禁止されているコンポーネントを精密にスライスできます。これらは、プラズマまたはレーザー切断に移る前に、大きなプレート材料を分離するための予備プロセスとしてよく使用されます。

自動化とテクノロジーによる分類:

CNC自動ダブルコラムバンドソー: コンピュータ数値制御 (CNC) の統合により、ダブルカラムバンドソーの機能が根本的に変わりました。 CNC バンドソーを使用すると、全自動で金属を切断できます。オペレーターが希望の寸法、切断順序、材料の種類をプログラムすると、機械が材料のインデックス付け、クランプ、切断パラメータ、材料の排出などのプロセス全体を管理します。このレベルの自動化は、大量、反復的、高精度のバッチ生産に不可欠です。これにより、優れた再現性が保証され、オペレーターのミスのリスクが大幅に軽減され、複雑なネストされたカットと最適なストック使用が可能になります。 CNC バンドソーのデジタル統合により、工場管理システム (MES/ERP) と通信できるようになり、インダストリー 4.0 製造エコシステムへのシームレスな統合が可能になります。

油圧式ダブルコラムバンドソー: あlthough nearly all 耐久性の高いデュアルコラムバンドソーマシン クランプと送りに油圧を利用するため、特に油圧バンドソーに重点を置くことで、この技術が果たす重要な役割が強調されます。油圧システムは力技だけを目的としたものではありません。これらは、スムーズで細かく制御され、調整可能な電力供給を実現するために重要です。この制御された電力は、さまざまな材料断面を切断するとき、または硬い材料相とより柔らかい材料相の間を移行するときに発生するさまざまな抵抗を管理するために不可欠です。優れた油圧減衰システムにより、安定したぎくしゃくしない送り速度が保証されます。これは、長いブレード寿命と高品質の切断面仕上げを実現するために最も重要です。高品質のデュアルコラムバンドソーは、常に正確に管理された力を加えるための洗練された油圧システムを備えています。

ダブルカラムバンドソーの幅広い用途は、その信頼性と多用途性を物語っています。これは、発電産業における巨大なタービン シャフトの準備、建設および防衛プロジェクト向けの厚い鉄骨フレームや装甲板の切断、航空宇宙産業の厳しい要求に応える大型のアルミニウムや特殊鋼のセクションのスライスなど、重要なプロセスに及びます。さらに、リサイクルおよびスクラップ処理の分野では、産業用バンドソー構成の固有の安定性とパワーにより、大型で取り扱いが難しいコンポーネントの迅速かつ効率的な切断が可能となり、資源管理に大きく貢献します。その基本設計により、荒切削に使用されるだけでなく、その後の高精度機械加工ステップで切断面の品質と直角度が重要となる用途にもよく使用されるため、大規模な切削後の仕上げの必要性が最小限に抑えられ、下流プロセスの効率が最大化されます。剛性の高いスチールフレームバンドソー構造とインテリジェントオートメーションの組み合わせにより、最新のダブルコラムバンドソーは不可欠な資産となっています。

ダブルコラムバンドソーマシンとは何ですか?

ダブルカラムバンドソーは金属切断バンドソーマシンの特殊なカテゴリであり、現代の製造環境における大規模で高密度の材料の加工という厳しい要求に対処するために明確に設計されています。ダブルカラム設計の高度なエンジニアリングを真に理解するには、まずバンドソーイングカテゴリ全体の基本的な仕組みを理解する必要があります。この機械は従来の切断方法からの重要な技術的進歩を表しており、今日の材料課題に不可欠な比類のない安定性と精度を提供します。

帯鋸盤の核となる機能を説明する

あt its most fundamental level, a band sawing machine is a cutting device that employs a continuous, flexible loop of metal with teeth—the saw blade—stretched tightly between two or more wheels. This blade, moving in one continuous, linear direction, performs the cutting action. The core functionality is distinct from reciprocating saws or circular saws, offering several inherent advantages. The linear, continuous movement of the blade ensures that cutting is always performed by a fresh set of teeth, leading to highly efficient chip evacuation and significantly reduced heat generation per tooth. This smooth, uniform cutting action is essential for achieving a high-quality cut surface finish and maximizing blade life, particularly when dealing with tough alloys. The cutting speed and the feed rate are the two primary variables controlled by the operator or the machine’s CNC band saw system.

すべてのバンドソーの基本プロセスには、ワークピースを頑丈な万力アセンブリに固定し、分離が完了するまで材料に連続ブレードを送り込むことが含まれます。工業用バンドソーでは、ブレードを高速で駆動し、巨大な張力を維持するために必要な大電力が、高トルクのメイン モーターによって供給されます。切断プロセスの全体的な効率はブレード ガイドの精度に大きく依存します。ブレード ガイドは、高い切断負荷がかかっても細いブレードがねじれたりたわむのを防ぎます。この中心的な機能をヘビーデューティーバンドソー用途に適用する場合、切断の幾何学的精度を損なうことなく、巨大な動的力を管理できる機構が必要となります。ここで、ダブルカラム構成の構造的剛性が有益であるだけでなく、絶対的に不可欠になります。軽量な作業向けに設計された標準的なシングルカラムソーには、高張力鋼の大きな固体ブロックに遭遇したときに直角度を維持するための構造質量とガイド付きサポートが不足しているため、多くの場合、不正確な、テーパー状の、または非垂直な切断が発生し、高価な後処理が必要になります。

ダブルカラム構造とそのメリットを詳しく解説

ダブルコラム構造は、大型ストック用に設計された最新の金属切断バンドソーの特徴であり、最大の利点です。この建築上の特徴は、安定した不動のフレームを形成する 2 本の巨大な垂直または水平方向のガイド コラムで構成されています。駆動ホイールとアイドラーホイール、ブレード、ブレードガイドを搭載したソーヘッドが取り付けられ、これら 2 本のコラムに沿って正確にガイドされます。この設計原理は、シングルカラムシステムでは不可能なこと、つまり、加工される材料のサイズや密度に関係なく、切断ストローク全体を通して切断機構を絶対的かつ揺るぎなくサポートすることを実現します。

このデュアルコラムバンドソー設計の主な利点は、たわみ、ねじれ、振動が排除されることです。従来のシングルコラム設計では、カッティングヘッドは片持ち梁式であり、単一の支持点から突き出ています。大きな切削負荷がかかると、この片持ち構造は自然に曲がったりねじれたりして直線経路から遠ざかろうとします。ダブルコラムバンドソーは、間隔の広い高剛性の 2 本のコラムに反力を対称的に分散させることで、この曲げモーメントを完全に中和します。これにより、機械は、特にニッケル合金や大きなチタンビレットなどの切断が難しい材料の強力なバンドソー操作に必要な、はるかに高い送り圧力と重いブレードを利用できるようになります。

スチールフレームバンドソー構造とデュアルコラムによってもたらされる剛性により、いくつかの測定可能な運用上の利点がもたらされます。まず、優れた切断直角度が保証されます。これは、非常に厳しい公差内で切断面がストックに対して直角になることを意味し、多くの場合、切断 1 インチあたり 0.002 インチより優れています。第二に、振動の減衰によりブレードの寿命が大幅に延長され、ブレード交換に伴うコストとダウンタイムが削減されます。第三に、強化された構造的完全性により、高度な自動化システムと制御システムの統合が可能になります。精密油圧バンドソー システムによって管理される送り速度は、機械構造が合力に確実に対処できるため、積極的に最適化できます。剛性の高い構造と正確な制御の相乗効果により、真に効率的な自動金属切断が可能となり、ダブルコラムマシンの CNC バンドソーのバリエーションは、大量の精密な素材準備のための究極の選択肢となります。継続的な高負荷下でもこの構造の信頼性が高いため、ダブルカラムバンドソーは継続的で高精度の材料加工が必要な分野で不可欠な主力製品であり続けています。

そのコンポーネントと動作原理を調べてください。

ダブルカラムバンドソーの優れた操作性は、その専用の統合コンポーネントが同期して調和して動作することによって実現され、すべてが剛性の高いスチールフレームバンドソー構造によって固定されています。これらのコンポーネントを理解することが、マシンの効率を評価する鍵となります。

主要なコンポーネント:

鋸フレーム/ヘッド: メインの可動アセンブリは 2 本の支柱で支えられています。ブレードドライブシステム全体を収容します。コラム上での安定性は切断精度を維持するために非常に重要です。

ブレードドライブシステム: メインモーターと減速機を内蔵し、大出力を駆動輪に伝達します。ここでの出力によって、機械の重負荷バンドソー作業の能力が決まります。

バンドホイール: ブレードが回転する駆動輪と従動輪。これらのホイールは、振動を最小限に抑え、ブレードのスムーズな移動を確保するために、完全にバランスが取れ、位置が調整されている必要があります。

ブレードガイド: 重要なコンポーネントは切断領域のすぐ隣にあります。超硬インサートまたはローラーベアリングを使用して、刃が材料に入る直前に刃を横方向および縦方向に正確に安定させ、切断面が完全に真っ直ぐで垂直に保たれるようにします。ブレードガイドを適切にメンテナンスすることは、切断品質にとって非常に重要です。

万力とクランプシステム: あ robust, often hydraulically powered system that secures the workpiece. In a hydraulic band saw, the clamping pressure can be adjusted to prevent material movement without deforming softer materials. The precision of this system is integral to achieving repeatable results in automatic metal cutting.

材料供給システム: 通常、CNC バンドソーの不可欠な部分です。このシステムは、油圧式またはサーボ駆動のシャトル バイスを使用して、各切断後に材料を前方に正確に割り出し、バッチ処理の高い再現性を保証します。これにより、水平バンドソー構成の生産性が高まります。

冷却システム: 熱管理には欠かせません。大量の冷却剤/潤滑剤を切削ゾーンに直接送り込んで摩擦を軽減し、切りくずを洗い流し、ブレードとワークピースの両方への熱損傷を防ぎます。

動作原理:

このプロセスは、切断サイクル全体を管理する CNC バンドソー制御システムによって開始されます。まず、材料はシャトルバイスによって位置決めされ、油圧バンドソーバイスシステムによってしっかりとクランプされます。クランプされると、メイン モーターがブレードをプログラム速度 (SFM) まで加速します。この速度は、材料の種類とブレードの特性によって決まります。操作の核心は、2 本のコラムに沿った鋸フレームの制御され、同期された下方送りにあります。

の ダブルカラムバンドソー 細かく制御された油圧シリンダーを使用して送り速度を調整します。一定重量の供給とは異なり、油圧システムにより、ブレードが受ける抵抗に基づいて供給圧力を瞬時に調整できます。ブレードの声を「聞いて」送り力を調整するこの機能は、一貫性のない材料や変動する材料の切断を最適化するために非常に重要です。デュアルコラムバンドソー構造の剛性により、すべての油圧力が切断力に直接変換され、ブレードの入口と出口の正確な角度が維持されます。ブレードが材料に浸透すると、冷却システムが切断面を浸し、迅速な切りくず排出と最適な切断温度が確保されます。切断が完了すると、油圧システムが鋸フレームを素早く上昇させ、万力のクランプを解除し、材料供給システムがストックを次のプログラムされた長さまで前進させ、サイクルが繰り返されます。この完全に統合された正確な操作により、ダブルカラムバンドソーは重金属切断用の最高の工業用バンドソーソリューションとして際立っています。

ダブルコラムバンドソーの種類

の foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

横型複列バンドソーマシン

の horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

の stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

縦型複列バンドソーマシン

水平型のバンドソーとは対照的に、垂直型ダブルカラムバンドソーは、材料を簡単に割り出すことができない用途や、平らに置いた状態で切断するのが最適な用途に最適化されています。このタイプのダブルコラムバンドソーは、材料を固定する固定作業テーブルを備えています。鋸ヘッドは 2 つの支柱の間に垂直に取り付けられ、下方に移動するか、材料の平面を横切って移動します。この構成は、厚い金属板や巨大な構造形状など、非常に大きい材料や扱いにくい材料を切断したり、特定の溝入れや切り込み操作を実行したりするためによく使用されます。ここでの主な利点は、材料の位置が安定していることです。ワークピースは動かず、広い表面積で支持されるため、振動は最小限に抑えられ、切削力は基礎に吸収されます。

大量の自動金属切断の大部分は水平方向に行われますが、特殊な分野では垂直方向のセットアップが不可欠です。たとえば、ブランク形状を作成するために大きくて高価な工具鋼のブロックを切断する必要がある工具や金型の製造では、垂直方向に配置することで、膨大な材料断面を分離する際に最高度の構造安定性が確保されます。航空宇宙産業では、困難な超合金から大型で複雑な鍛造品を切断するには、垂直構成の頑丈なバンドソーの独自の処理能力が必要になることがよくあります。これらの機械は、棒材の水平バンドソーと同じ生のスループット速度を提供できないかもしれませんが、その構造的完全性と材料の幅と高さを処理できる能力は非常に貴重です。垂直デュアルコラムバンドソーは、小規模な機械では圧倒されるであろうサイズの材料を正確に切断するために不可欠な剛性を提供し、特殊かつ不可欠な産業用バンドソーツールとしての地位を確保します。

CNC自動ダブルコラムバンドソーマシン

の integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

の precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

油圧式ダブルコラムバンドソーマシン

すべてのヘビーデューティデュアルコラムバンドソーマシンは、クランプや材料のインデックスなどの主要な機能に油圧動力を利用していますが、油圧バンドソーという用語は、ソーヘッドの送り速度を制御する際の油圧システムの高度な役割を強調することがよくあります。これが切削力を伝達するメカニズムです。高級ダブルコラムバンドソーでは、油圧システムは単なる力の源ではありません。これは、比例バルブ、圧力トランスデューサー、ダンパーからなる高度に洗練されたシステムであり、ソーヘッドの下方への動きを非常に繊細に制御します。

金属の切削特性は常に変化するため、この微妙な制御は非常に重要です。ブレードが最初に材料に進入するときの抵抗は高く、ブレードが可変断面を通過するにつれて抵抗は劇的に変化します。精密油圧バンドソー システムは、多くの場合、CNC バンドソーのフィードバック ループと組み合わせて、送り圧力を瞬時に調整してブレードの歯に最適な切りくず負荷を維持できます。これにより、過負荷と過小負荷の両方が防止されます。油圧システムによって提供される流体の減衰された動きにより、スムーズで安定した切断が保証されます。これは、振動を最小限に抑え、本格的な金属切断バンドソー作業で使用される高価な超硬ブレードの寿命を延ばすために不可欠です。さらに、油圧システムが堅牢なクランプ機構に動力を供給し、積極的な切断プロセス中に材料が動かないように保持します。これはスチールフレームバンドソーが最大限の可能性を発揮するために必要です。油圧バンドソー システムの信頼性とスムーズな動力伝達は、高性能切断専用の最新のデュアル コラム バンドソーに期待される高精度の結果を達成するための基盤です。物理的剛性と油圧制御の相乗効果により、最新の産業用バンドソーの究極の能力が決まります。

耐久性の高いダブルカラムバンドソーで考慮すべき主な機能

ダブルカラムバンドソーに投資する場合、将来の購入者は単なるサイズや馬力以上のものを考慮する必要があります。デュアルカラムバンドソーの真の価値と効率は、その統合された機能の相乗効果にあります。これらの特性によって、機械の自動金属切断の真の能力、その持続する精度、および要求の厳しいヘビーデューティバンドソー環境における全体的な動作寿命が決まります。適切な機能の組み合わせを選択することで、機械が製造ワークフロー、材料特性、および必要な生産量に完全に適合することが保証されます。

切断能力

切断能力はダブルカラムバンドソーを定義する主要な仕様であり、厳密に評価する必要があります。このメトリクスは、機械が物理的に対応して切断できる最大寸法によって定義されます。能力は 2 本の支柱間の距離とソーヘッドの垂直移動限界に直接関係します。 2 本のコラムと巨大なスチールフレームバンドソー構造によってもたらされる固有の剛性により、これらの機械は、シングルコラムソーでは正確に加工することが構造的に不可能なビレット、鍛造品、束を処理できるように明確に設計されています。

産業用バンドソーの用途では、容量は物理的なサイズだけではありません。それは、その最大寸法を超えて精度を維持することです。 30 インチの能力を持つ機械は、30 インチ全体にわたって垂直で平坦な切断面を提供する必要があります。これには、デュアルコラムバンドソーアーキテクチャのみが提供できるたわみに対する極度の耐性が必要です。さらに、多くの場合、最大切断能力によって、ブレード駆動モーターの必要な出力と対応するブレードのサイズが決まります。より大きな能力の機械では、安定性を維持するために幅広で厚いブレードが必要であり、増加した切断負荷と摩擦抵抗に対処するためにより堅牢なモーター出力と強力なドライブトレインが必要です。モデルを評価するときは、理論上の最大クリアランスだけでなく、実際の動作範囲を考慮することが重要です。容量をわずかにオーバーサイズすることで、将来の材料要件や奇妙な形状の在庫準備に貴重な柔軟性を提供することもできます。

ブレードスピード

通常、表面フィート/分 (SFM) またはメートル/分で測定されるブレード速度は、切断効率とブレードの寿命を決定する重要なパラメータです。最適な切断速度は材料の硬度、組成、熱特性に基づいて大幅に変化するため、この機能は調整可能で正確に制御される必要があります。たとえば、アルミニウムや非鉄合金などの柔らかい材料では、効率的な切りくず形成を達成するために高い SFM が必要ですが、工具鋼、チタン、ニッケル超合金などの丈夫で耐熱性のある材料では、過剰な熱の蓄積、微細溶接、および早期のブレード摩耗を防ぐために、大幅に遅く、より制御された速度が必要です。

最新の CNC バンドソー マシンは、メイン モーター制御に統合された高度な可変周波数ドライブ (VFD) を利用しています。これにより、ブレード速度を瞬時に無段階に調整できるため、オペレーターは切断対象の合金に合わせて SFM を微調整することができます。優れた金属切断用バンドソー モデルには、閉ループ フィードバック機能も備わっており、特に切断条件が変化する大型ビレットの中心と端の間で移行する際に、制御システムがモーターの負荷を監視し、SFM を調整して最適なパフォーマンスを維持できます。ブレード速度を切断抵抗に正確に一致させる機能は、ブレードの寿命を最大化し、全体の切断時間を短縮するための基礎であり、この機能は効率的でコスト効率の高い自動金属切断の重要な要素となっています。

刃のサイズ

の specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

の width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

冷却システム

の coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

冷却: 切断ゾーンから摩擦熱を除去し、ワークピースへの冶金的損傷を防ぎ、ブレードの歯の硬度を保ちます。

潤滑： 刃と素材との摩擦を軽減し、消費電力と発熱を軽減します。

チップフラッシング: あggressively washing chips away from the kerf (the cut slot), preventing re-cutting of chips which drastically reduces blade life and cutting efficiency.

あ high-performance double column band saw will incorporate a high-volume, often dual-nozzle, flood coolant system that ensures the fluid reaches the deepest part of the cut. More advanced systems, especially those supporting automatic metal cutting, include chip conveyor systems that automatically remove the swarf from the machine basin and deposit them into an external collection bin. This continuous chip removal is mandatory for unmanned operation and prevents chips from clogging the cutting zone or damaging the hydraulic components. The integration of a CNC band saw can also automate the mixing and monitoring of the coolant/lubricant concentration, ensuring optimal performance for different materials being processed.

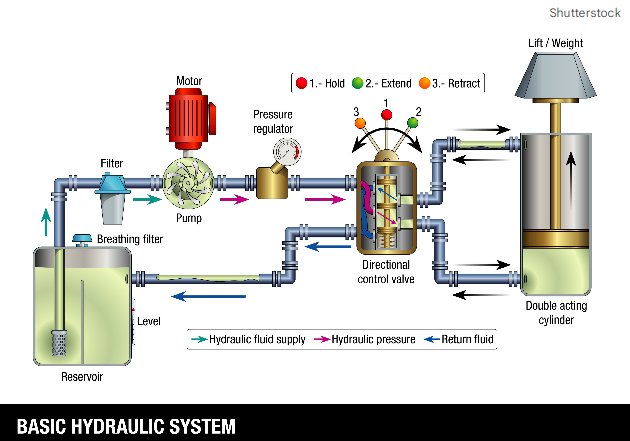

油圧システム

の hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

プレミアム モデルでは、システムは CNC コントローラーとの閉ループで動作する比例油圧バルブと圧力センサーを備えています。これにより、システムはブレードが受けるリアルタイムの抵抗に基づいて送り速度を瞬時に調整できます。このインテリジェントな制御により、一定の最適なチップ負荷が保証されます。これは、一定のダウンフィード圧力調整として知られる原理です。力の伝達におけるこの繊細さは、切断を開始するときにブレードが強く「噛み込み」すぎたり、特に硬い部分に遭遇したときに失速したりするのを防ぐために非常に重要です。適切に設計された油圧バンドソー システムによって提供されるスムーズな減衰動作は、構造上の衝撃と振動を最小限に抑え、優れた切断仕上げと工具寿命の延長に直接貢献します。さらに、強力な油圧バイスにより、材料が完全に固定された状態に保たれます。これは、強力なヘビーデューティーバンドソー切断サイクル中に精度を維持するために不可欠です。

CNC制御

の Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

CNC システムの主な機能は次のとおりです。

パラメータの最適化: 何百もの異なる材料とブレードの組み合わせの切断パラメータを保存および取得します。

診断フィードバック: ブレード張力、モーター負荷、冷却液レベルなどの重要な動作パラメータを監視し、危険な状態が検出された場合には機械を自動的に停止します。

マテリアルのインデックス作成: サーボまたは油圧式シャトル バイスを制御して、ミクロンレベルの精度で材料を前方に割り出し、自動金属切断における厳しい公差を保証します。

ネットワーキング: 産業用バンドソーを工場ネットワークに統合することで、リモート監視、パフォーマンスデータ収集、在庫および生産スケジューリングシステムとの統合が可能になります。

の intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

材料クランプシステム

の material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

主要なコンポーネントには、固定バイスとシャトルバイスが含まれます。シャトルバイスは自動金属切断に不可欠であり、材料フィーダーとして機能し、各切断後にストックを正確に前方に移動させます。万力のジョーは、特に束になった材料や奇妙な形状を切断する場合、安定性を確保するために材料をすべての面でクランプするように設計する必要があります。最新のシステムには分割バイス機能が組み込まれていることが多く、バイスを部分的にのみ開いて最終的な材料の残りをより効率的に管理できるため、材料の無駄が最小限に抑えられます。クランプ システムの完全性は、最終的に機械の力を正確で再現性のある切断に変換し、高精度の金属切断バンドソーとしての機械の役割を強化します。クランプ力と位置決め精度は、デュアルコラムバンドソーの全体的な切断能力に比例する必要があります。
